Stützwinkel sind L-förmige Betonfertigteile zur standsicheren Abfangung von Höhenunterschieden im Gelände. Sie werden im Garten- und Landschaftsbau sowie im privaten und gewerblichen Bereich eingesetzt, um Böschungen, Terrassenanlagen und Grundstücksgrenzen dauerhaft zu sichern.

Stützwinkel zeichnen sich durch eine hohe Tragfähigkeit, eine lange Lebensdauer und eine schnelle Montage als industriell gefertigtes Bauelement aus.

Ja. Die Begriffe Stützwinkel, L-Steine und Mauerscheiben werden im Bauwesen häufig synonym verwendet. Technisch handelt es sich in allen Fällen um Winkelstützelemente aus Beton in L-Form, die zur Abstützung von Erdreich und zur Sicherung von Höhenunterschieden dienen.

Die Begriffe Stützwinkel oder Winkelstütze sind die fachlich präzise Bezeichnung, während L-Stein und Mauerscheibe gebräuchliche umgangssprachliche Begriffe sind.

Stützwinkel werden nicht eingegraben, sondern auf ein tragfähiges und frostsicher gegründetes Fundament gesetzt. Die erforderliche Fundamenttiefe ergibt sich aus einer objektspezifischen Betrachtung folgender Faktoren:

- Bauhöhe des Stützwinkels

- Bodenbeschaffenheit und Tragfähigkeit des Untergrunds

- Zu erwartende Belastungen aus Erddruck und gegebenenfalls Verkehrslasten

Eine fachgerechte Fundamentausbildung ist wesentliche Voraussetzung für die dauerhafte Standsicherheit und Gebrauchstauglichkeit der Stützwinkel.

Alternativen zu Stützwinkeln sind unter anderem Gabionen, Natursteinmauern, bewehrte Schalsteinmauern oder Palisadenkonstruktionen. Im Vergleich zu diesen Lösungen bieten Stützwinkel aus Beton eine klar definierte statische Tragfähigkeit (standardisierte Lastfälle), eine kurze Bauzeit sowie eine hohe Dauerhaftigkeit.

Für eine fachgerechte Montage von Stützwinkeln ist in der Regel ein Magerbetonbett oder ein Betonfundament erforderlich.

Dieses gewährleistet eine ebene Auflagefläche, die Vermeidung von Setzungen sowie eine gleichmäßige Lastabtragung in den Untergrund.

Stützwinkel müssen, insbesondere zur Erreichung der erforderlichen Gleitreibung, in jedem Fall in einer frischen Mörtelausgleichsschicht versetzt werden.

Die Sichtbetonklasse SB3 kennzeichnet eine erhöhte optische Qualität der Betonoberfläche von Stützwinkeln. Sie umfasst unter anderem eine gleichmäßige Farbgebung sowie sauber ausgeführte Kanten und Fasen.

Stützwinkel in Sichtbetonklasse SB3 eignen sich insbesondere für architektonisch sichtbare Anwendungen im Außenbereich.

EHL Stützwinkel werden im Standard in Sichtbetonklasse SB3 gefertigt. Diese bietet ein ausgewogenes Verhältnis zwischen hoher optischer Qualität und technischer Wirtschaftlichkeit.

Unsere PRO-Stützwinkel sind mit der Sichtbetonklasse SB4 für besonders hohe gestalterische Ansprüche und repräsentative Anwendungen ausgelegt.

Die Stützwinkel von EHL werden aus hochwertigem Beton gefertigt und erfüllen die Anforderungen an Außenbauteile.

Werden Stützwinkel im Einflußbereich von taumittelbehandelten Verkehrsflächen eingesetzt, ist eine erhöhte Frost- und Tausalzbeständigkeit erforderlich. Spezielle Stützwinkel dafür haben wir selbstverständlich ebenfalls im Sortiment.

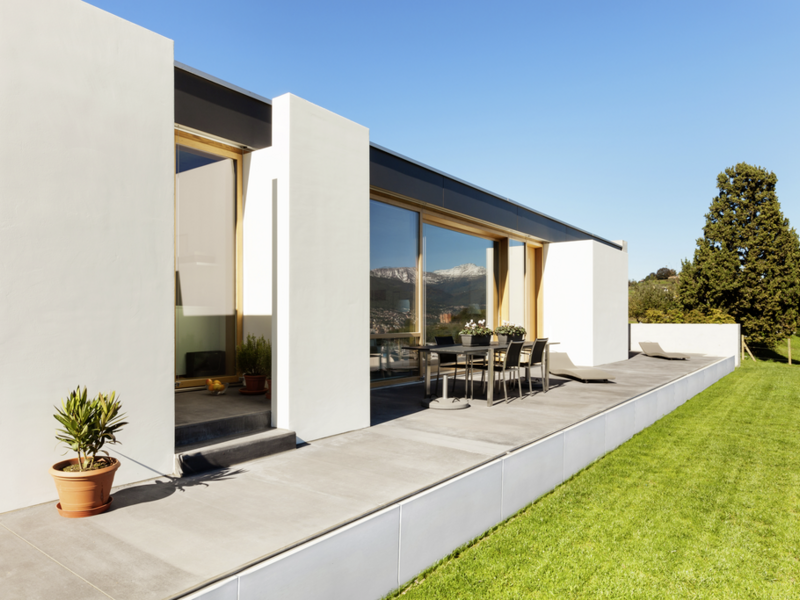

Stützwinkel finden Anwendung bei der Abfangung von Böschungen, der Herstellung von Terrassenanlagen, der Einfassung von Grundstücksgrenzen sowie bei Einfahrten, Verkehrsflächen und Industrieanlagen. Sie eignen sich sowohl für private als auch für gewerbliche Bauprojekte.

Bei fachgerechter Planung und Ausführung weisen Stützwinkel aus Beton eine Lebensdauer von mehreren Jahrzehnten auf.

Sie sind widerstandsfähig gegenüber Witterungseinflüssen und zeichnen sich durch einen geringen Wartungsaufwand aus.

Stützwinkel aus Beton sind industriell gefertigte Bauelemente mit definierter statischer Tragfähigkeit. Sie ermöglichen eine schnelle Montage, eine hohe Maßgenauigkeit sowie eine dauerhaft sichere Abfangung von Erddruck.

Gemauerte Stützmauern erfordern dagegen einen höheren Bauaufwand und eine individuelle statische Planung.

Derartige zusätzliche Lasten sind in den statischen Bemessungen der Stützwinkel nicht berücksichtigt. Da die möglichen Varianten solcher Aufbauten sehr vielfältig sind, kann es hierfür keinen Standard geben. Auf Stützwinkel gemäß der Standardlastfälle dürfen diese Stützen nicht angebracht werden. Hierfür wäre eine gesonderte statische Bemessung gemäß der tatsächlichen Konstruktion und damit verbundenen Lastansätze erforderlich.

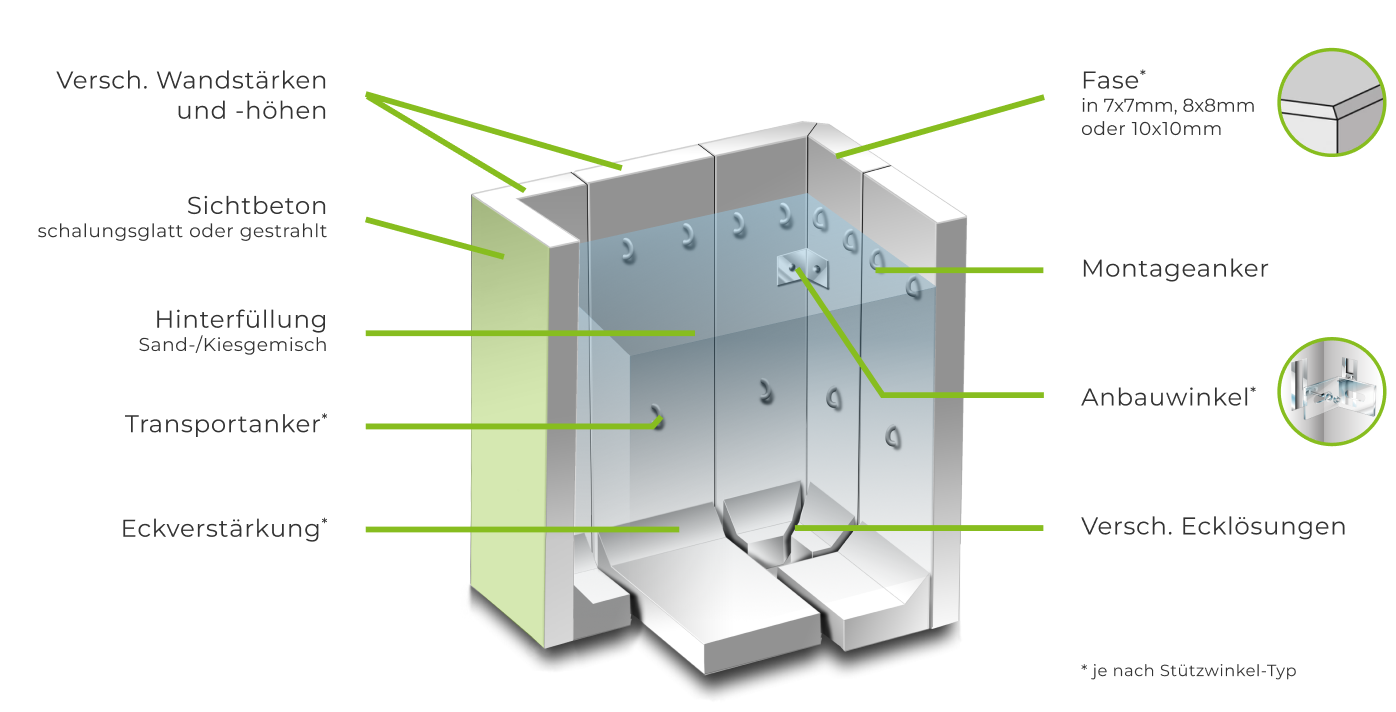

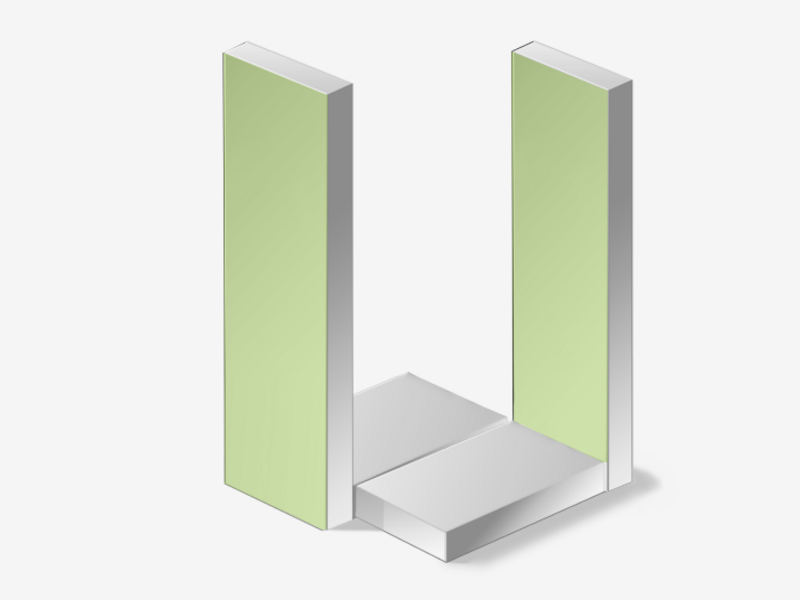

Die Wandschenkel unserer PRO-Stützwinkel mit 8cm oder 12cm Wandstärke haben eine rundum gleiche, schalungsglatte Oberfläche mit Sichtbetonklasse SB4 und gefasten Kanten.

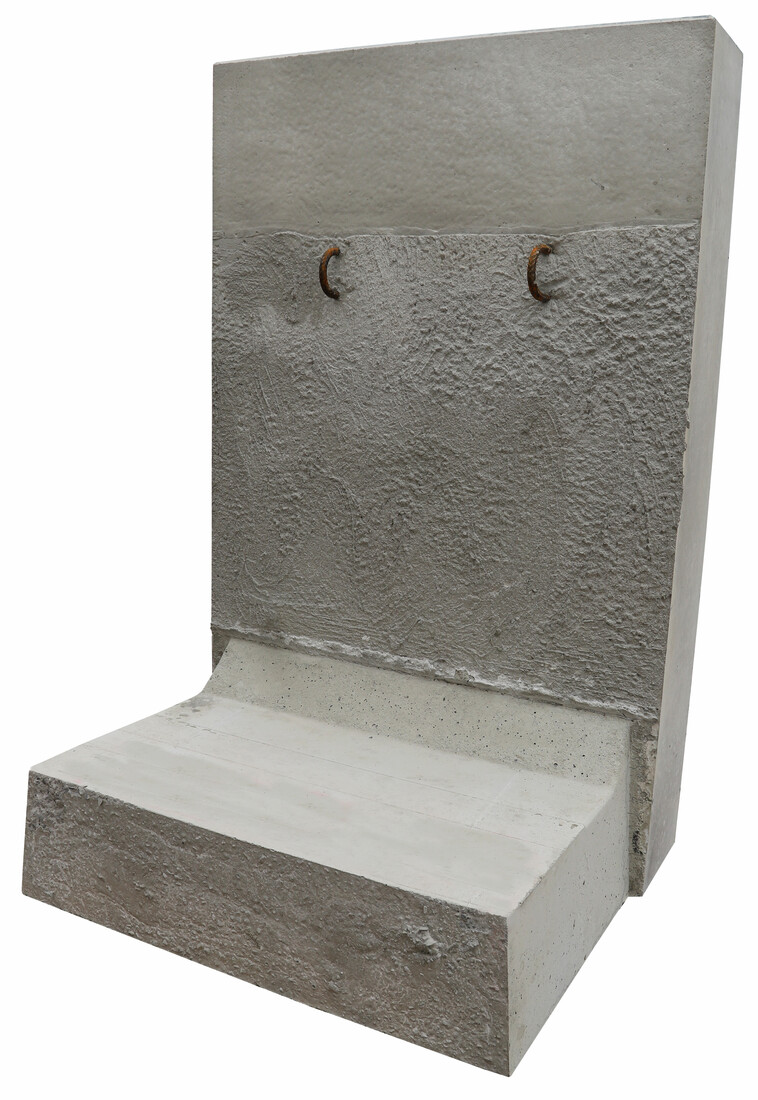

Die Wandschenkel aller anderen EHL-Stützwinkeltypen haben immer am Kopf und an der Außenseite eine schalungsglatte Oberfläche mit Sichtbetonklasse SB3 und gefasten Kanten.Die jeweilige Erdseite dazu ist im oberen Bereich geglättet, sonst rau abgerieben und mit den erforderlichen Transportösen versehen.

Derartige zusätzliche Lasten sind in den statischen Bemessungen der Stützwinkel nicht berücksichtigt. Da die möglichen Varianten von Zäunen sehr vielfältig sind, kann es hierfür keinen Standard geben. Auf Stützwinkel gemäß der Standardlastfälle darf kein Zaun angebracht werden. Hierfür wäre eine gesonderte statische Bemessung gemäß der tatsächlichen Ausführung und damit verbundenen Lasten erforderlich.
